自動門組態控制對象分析

被控對象——自動門

被控參數——開關門動作、報警燈閃爍

控制目標——是自動門能夠接收開門、關門、停止等命令，并發出正、反轉信號，大門動作后，還應能夠檢測是否已經全部打開或關閉，是否夾到人或物品，能夠自動打開。

控制變量——共兩個，分別控制正轉繼電器和反轉繼電器

5.3.2 自動門監控系統初方案指定

從人身安全、公共利益，提高自動化程度、降低勞動強度考慮，本系統選擇閉環方案。

自動門控制系統的閉環方案如圖5.2：

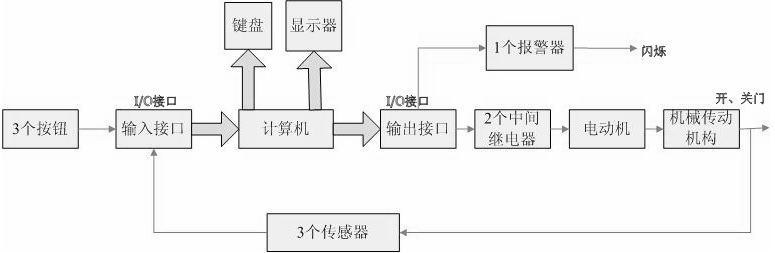

圖5-2  閉環控制自動門系統方框圖

閉環控制需要安裝3個傳感器，檢測門是否已全部打開、關閉，是否夾到人或物品，閉環控制在硬件結構上比開環開銷稍大，但可以實現到位后自動打開。
